履帶式拋丸機結構圖
文章出處:本站
編輯:拋丸機發表時間:2015-05-22 14:57:35

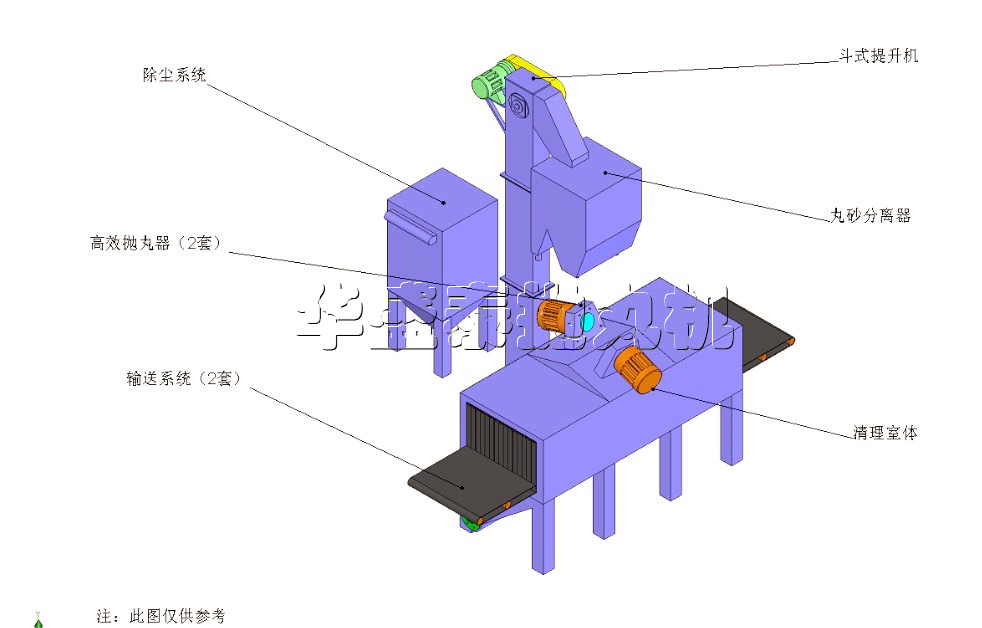

履帶式拋丸機由拋丸室、門升降機、拋丸器總成、螺旋輸送器、提升機、分離器、供丸系統、維修平臺、履帶傳動系統、除塵系統等組成,見圖1.


2. 1、清理室:
室體由鋼板、型材焊接而成,內部可能受到彈丸拋打的部位襯有特種耐磨護板。室體兩側及后壁設有檢修門,用來檢查、調整和更換履帶。


2. 2、履帶傳動系統:
整條履帶由履帶板及左右鏈環栓接而成。履帶板用45號鋼焊接而成,左右鏈環材料為鑄造高錳鋼。

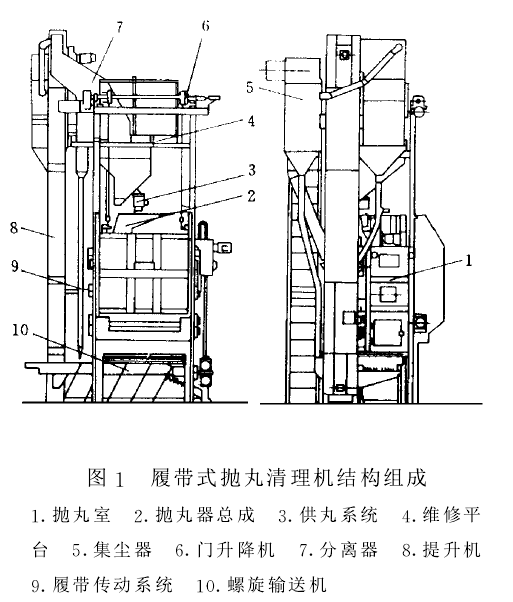

圖1履帶式拋丸清理機結構組成
1.拋丸室2.拋丸器總成3.供丸系統4.維修平臺5.集塵器6.門升降淚L 7.分離器8.提升機9.履帶傳動系統10.螺旋輸送機
履帶由一臺軸裝式圓弧齒圓柱蝸桿減速器直接驅動,帶動工件翻轉,使工件得到全而清理。
